Elektryczne wciągarki łańcuchowe
Informacje
Elektryczny wciągnik łańcuchowy z uchem do podwieszenia lub ze zintegrowanym wózkiem Model YaleVego Udźwig 250 - 2000 kg Nowy model elektrycznego wciągnika YaleVego jest połączeniem nowoczesnej konstrukcji i technicznej innowacji. Ta silna konstrukcja jest realizowana w serii wszechstronnych wciągników dla profesjonalnych zastosowań. Zintegrowany wyłącznik ograniczeń dotyczących dopuszczalnych pozycji haka najwyższej i najniższej znacząco rozszerza okres roboczej trwałości sprzęgła poślizgowego, silnika i skrzyni przekładniowej.
Właściwości
- Klasyfikacja 1Am. W miarę zapotrzebowania (przy właściwym dostosowaniu udźwigu, względnego czasu pracy) model YaleVego może być ponownie klasyfikowany aż do 3m.
- Główny stycznik jest standardem, dla zwiększenia bezpieczeństwa.
- Sterowanie niskonapięciowe 42V.
- Gwarancja 2 letnia (nie obejmuje zużywalnych części) oraz skrzynia przekładniowa naoliwiona na przeciętny okres żywotności urządzenia.
- Optymalnie wykonana obudowa dla usprawnienia chłodzenia.
- Czas włączenia 50%ED dla jednej szybkości.
- Elektromagnetyczny hamulec sprężynowy utrzymuje ładunek bezpiecznie, nawet w przypadku awarii zasilania.
- Zewnętrzne ustawianie sprzęgła poślizgowego jest przewidziane dla zagwarantowania permanentnego połączenia między obciążeniem i hamulcem.
- Silnik IP55.
- Zasilanie wykonania standardowego: 400V, 3 fazy, 50Hz, lub alternatywnie 460V, 3 fazy, 60Hz. Dla wykonań z silnikiem o jednej szybkości jest możliwe dokonanie przełączenia na 230V, 3 fazy, 50Hz.
- Kaseta sterownicza IP65.
- Ucho do podwieszenia przy kompaktowych wymiarach swobodnie zintegrowane.
- Prowadzenie łańcucha wykonane z tkaniny z włóknami poliamidowymi dla zwiększenia odporności na zużycie.
Pobierz opis katalogowy:
Wciągarka łańcuchowa elektryczna CPV
Dane techniczne
Pobierz opis katalogowy:CPV
Dane techniczne modelu YaleVego CPV/CPVF
| Model |
Udźwig w kg/ilość |
Wymiary łańcucha d x p mm |
Klasyfikacja FEM |
Prędkość podnoszenia I m/min |
Prędkość podnoszenia II m/min |
Moc silnika kW |
Czas włączenia ED % |
Ciężar całkowity *wciągnika z uchem zawieszenia kg |
Ciężar całkowity *wciągnika z wózkiem ręcznym** kg |
Ciężar całkowity *wciągnika z wózkiem elektr.*** kg |
| CPV 2-8 | 250/1 | 4 x 12.2 | 1 Am | 8 | - | 0.37 | 50 | 24 | 39 | 47 |
| CPVF 2-8 | 250/1 | 4 x 12.2 | 1 Am | 8 | 2 | 0.37/0.09 | 33/17 | 25 | 40 | 48 |
| CPV 5-4 | 500/2 | 4 x 12.2 | 1 Am | 4 | - | 0.37 | 50 | 25 | 40 | 48 |
| CPVF 5-4 | 500/2 | 4 x 12.2 | 1 Am | 4 | 1 | 0.37/0.09 | 33/17 | 26 | 41 | 49 |
| CPV 5-8 | 500/1 | 5 x 15.1 | 1 Am | 8 | - | 0.75 | 50 | 26 | 41 | 49 |
| CPVF 5-8 | 500/1 | 5 x 15.1 | 1 Am | 8 | 2 | 0.75/0.18 | 33/17 | 27 | 42 | 50 |
| CPV 10-4 | 1000/2 | 5 x 15.1 | 1 Am | 4 | - | 0.75 | 50 | 28 | 43 | 51 |
| CPVF10-4 | 1000/2 | 5 x 15.1 | 1 Am | 4 | 1 | 0.75/0.18 | 33/17 | 29 | 44 | 52 |
| CPV 10-8 | 1000/1 | 7.1 x 20.5 | 1 Am | 8 | - | 1.5 | 50 | 58 | 77 | 84 |
| CPVF10-8 | 1000/1 | 7.1 x 20.5 | 1 Am | 8 | 2 | 1.5/0.37 | 33/17 | 59 | 78 | 85 |
| CPV 20-4 | 2000/2 | 7.1 x 20.5 | 1 Am | 4 | - | 1.5 | 50 | 63 | 82 | 89 |
| CPVF 20-4 | 2000/2 | 7.1 x 20.5 | 1 Am | 4 | 1 | 1.5/0.37 | 33/17 | 64 | 83 | 90 |
*Ciężar całkowity dla standardu 3 m podnoszenia. Inne wysokości podnoszenia na zmówienie
**Dla wózków typu A i B: Dodatkowy ciężar dla wózka z przekładnią (VTG): 2,5 kg.
***Dla wózka elektrycznego (VTE) z 2 szybkościami + 2 kg.
****Prędkość CPV 10-8 dla 230V, 1Ph, 50Hz = 4 m/min - Prędkość CPV 20-4 dla 230V, 1Ph, 50Hz = 2 m/min
Dane techniczne wózków
| Odpowiedni dla modelu |
Udźwig kg |
Rozmiar |
Szerokość belki b mm |
Grubość belkit max. mm |
Minimalny promień skrętu m |
Prędkość wózka elektrycznego m/minprzy 50 Hz |
Wózek elektryczny moc silnika kWprzy 50 Hz |
| od CPV 2-8 do CPVF 10-4 | 1000 | A | 58 - 180 | 19 | 0.9 | 18 lub 18/4.5 | 0.18 lub 0.18/0.06 |
| od CPV 2-8 do CPVF 10-4 | 1000 | B | 180 - 300 | 19 | 0.9 | 18 lub 18/4.5 | 0.18 lub 0.18/0.06 |
| od CPV 10-8 do CPVF 20-4 | 2000 | A | 58 - 180 | 19 | 1.15 | 18 lub 18/4.5 | 0.18 lub 0.18/0.06 |
| od CPV 10-8 do CPVF 20-4 | 2000 | B | 180 - 300 | 19 | 1.15 | 18 lub 18/4.5 | 0.18 lub 0.18/0.06 |
Pobierz kartę techniczną:YaleVego CPV/CPVF mit Aufhängebügel, 250 - 1.000 kg, einstrangig
Pobierz kartę techniczną:YaleVego CPV/CPVF mit Aufhängebügel, 500 - 2.000 kg, zweistrangig
Pobierz kartę techniczną:YaleVego CPV/CPVF Festverbindung mit Roll- oder Haspelfahrwerk
Pobierz kartę techniczną:YaleVego CPV/CPVF Festverbindung mit Elektrofahrwerk
Opcje
- Hak górny zamiast ucha
- Elastyczny pojemnik łańcucha
- Wózki z napędem ręcznym i elektrycznym
- Łańcuch nośny ze stali nierdzewnej
- Sterowanie radiowe
- Inne napięcia zasilające
- Doprowadzenie prądu za pomocą systemu okablowania.
- Napięcie jednofazowe 230V 50Hz (25% ED)
Informacje
Elektryczny wciągnik łańcuchowy model CPE z hakiem lub z wózkiem jezdnym Udźwig 1600 - 10000 kg Seria CPE jest produktem wysokiej jakości, do profesjonalnych zastosowań. Posiada wysoką sprawność i konstrukcję dla długiej żywotności. Oferowane wciągniki łańcuchowe są kompozycją trzech głównych elementów, które sprawiają że prace serwisowe są łatwe i mało kosztowne.
Właściwości
- Klasyfikacja 1Am. Wyjątek stanowią CPE(F) 20-8, CPE(F) 30-5, CPE(F) 40-4 - klasyfikacja 1Bm.
- Standardowa wersja ze sterowaniem bezpośrednim.
- Gwarancja 2 letnia (nie obejmuje zużywalnych części) oraz skrzynia przekładniowa naoliwiona na przeciętny okres żywotności urządzenia.
- Czas włączenia 40% ED dla jednej szybkości.
- Elektromagnetyczny hamulec sprężynowy utrzymuje ładunek bezpiecznie, nawet w przypadku awarii zasilania.
- Zabezpieczenie slnika IP55, klasa izolacji F, zabezpieczenie kasety sterowniczej z awaryjnym przyciskiem stop IP65.
- 5-cio komorowe koło łańcuchowe, wykonane ze stali najwyższej jakości, idealnie dopasowane ze współpracującym łańcuchem, zapewnia jego gładką i cichą pracę
- Silnik wyposażony w bimetaliczne zabezpie?czenie termiczne, używane w połączeniu ze sterowaniem niskonapięciowym
- Standardowe napięcie robocze 400V, 3 fazy, 50Hz.
- Wykonanie do 3.000 kg tylko z jednym cięgnem, powoduje niską zabudowę.
- Wytrzymała, wymienialna prowadnica łańcucha wykonana z odlewu żeliwnego.
- Standardowa przekładnia planetarna zanurzona w oleju charakteryzuje się cichą pracą
- Kute haki nośny i ładunkowy zrobione są ze stopu stali odpornego na działanie czasu. Nie ulegają one złamaniu w momencie przeciążenia tylko otwierają się bez zniszczenia.
Pobierz opis katalogowy:Wciągarka łańcuchowa elektryczna CPE
Dane techniczne
Pobierz opis katalogowy:CPE
Dane techniczne modelu CPE/CPEF
| Model | EAN-Nr4025092* | Udźwig w kg/ ilość cięgien |
Wymiary łańcucha d x p |
Klasyfikacja FEM | Prędkość podnoszenia I bieg**** |
Lifting podnoszenia II bieg |
Moc silnika | Czas włączenia |
| mm | m/min | m/min | kW | ED % | ||||
| CPE 16-8 | *073240 | 1600/1 | 11 x 31 | 1 Am | 8 | - | 2.3 | 40 |
| CPEF 16-8 | *073257 | 1600/1 | 11 x 31 | 1 Am | 8 | 2 | 2.3/0.58 | 40/20 |
| CPE 20-8 | *073264 | 2000/1 | 11 x 31 | 1 Bm | 8 | - | 2.8 | 25 |
| CPEF 20-8 | *073271 | 2000/1 | 11 x 31 | 1 Bm | 8 | 2 | 2.8/0.7 | 25/15 |
| CPE 25-5 | *073288 | 2500/1 | 11 x 31 | 1 Am | 5 | - | 2.3 | 40 |
| CPEF 25-5 | *073295 | 2500/1 | 11 x 31 | 1 Am | 5 | 1.25 | 2.3/0.58 | 40/20 |
| CPE 30-5 | *073301 | 3000/1 | 11 x 31 | 1 Bm | 5 | - | 2.8 | 25 |
| CPEF 30-5 | *073318 | 3000/1 | 11 x 31 | 1 Bm | 5 | 1.25 | 2.8/0.7 | 25/15 |
| CPE 32-4 | *073325 | 3200/2 | 11 x 31 | 1 Am | 4 | - | 2.3 | 40 |
| CPEF 32-4 | *073332 | 3200/2 | 11 x 31 | 1 Am | 4 | 1 | 2.3/0.58 | 40/20 |
| CPE 40-4 | *073349 | 4000/2 | 11 x 31 | 1 Bm | 4 | - | 2.8 | 25 |
| CPEF 40-4 | *073356 | 4000/2 | 11 x 31 | 1 Bm | 4 | 1 | 2.8/0.7 | 25/15 |
| CPE 50-2 | *073363 | 5000/2 | 11 x 31 | 1 Am | 2.5 | - | 2.3 | 40 |
| CPEF 50-2 | *073370 | 5000/2 | 11 x 31 | 1 Am | 2.5 | 0.6 | 2.3/0.58 | 40/20 |
| CPE 75-1.6 | *079907 | 7500/3 | 11 x 31 | 1 Am | 1.6 | - | 2.8 | 40 |
| CPEF 75-1.6 | *079914 | 7500/3 | 11 x 31 | 1 Am | 1.6 | 0.4 | 2.8/0.58 | 40/20 |
| CPE 100-2 | *060585 | 10000/4 | 11 x 31 | 1 Am | 2.5 | - | 2 x 2.3 | 40 |
| CPEF 100-2 | *060592 | 10000/4 | 11 x 31 | 1 Am | 2.5 | 0.6 | 2 x 2.3/0.58 | 40/20 |
| Model |
Ciężar*całkowity kg |
Ciężar*całkowity kg |
Ciężar*całkowity kg |
Ciężar*całkowity kg |
| CPE 16-8 | 88 | 150 | 154 | 164 |
| CPEF 16-8 | 93 | 155 | 159 | 169 |
| CPE 20-8 | 88 | 150 | 154 | 164 |
| CPEF 20-8 | 93 | 155 | 159 | 169 |
| CPE 25-5 | 88 | 150 | 154 | 164 |
| CPEF 25-5 | 93 | 155 | 159 | 169 |
| CPE 30-5 | 88 | 150 | 154 | 164 |
| CPEF 30-5 | 93 | 155 | 159 | 169 |
| CPE 32-4 | 107 | 169 | 173 | 182 |
| CPEF 32-4 | 112 | 174 | 178 | 187 |
| CPE 40-4 | 107 | 169 | 173 | 182 |
| CPEF 40-4 | 112 | 174 | 178 | 187 |
| CPE 50-2 | 107 | 169 | 173 | 182 |
| CPEF 50-2 | 112 | 174 | 178 | 187 |
| CPE 75-1.6 | - | - | - | - |
| CPEF 75-1.6 | - | - | - | - |
| CPE 100-2 | 282 | - | 385 | 406 |
| CPEF 100-2 | 287 | - | 390 | 411 |
*Ciężar dla 3 m wysokości podnoszenia. Inne wysokości na zmówienie.
**Dodatkowy ciężar przy 2 prędkościach 2,0 kg
***Z wyłącznikiem krańc. dla najwyższej i najniższej pozycji haka
|
Udźwig kg |
Rozmiar |
Szerokość belkib mm |
Grubość belkit max. mm |
Minimalny promień skrętu m |
Prędkość wózka elektrycznego m/min przy 50 Hz |
Wózek elektrycznymoc silnika k W przy 50 Hz |
| 1600 - 5000 | A | 98 - 180 | 27 | 2.0 | 11 lub 11/2.8 | 0.37 lub 0.3/0.09 |
| 1600 - 5000 | B | 180 - 300 | 27 | 1.8 | 11 lub 11/2.8 | 0.37 lub 0.3/0.09 |
| 7500 - 10000 | B | 125 - 310 | 40 | 1.8 | 5 lub 5/1.25 | 0.55 lub 0.55/0.12 |
Pobierz kartę techniczną:CPE/CPEF mit Traghaken, 1.600 - 3.000 kg, einstrangig
Pobierz kartę techniczną:CPE/CPEF mit Traghaken, 3.200 - 5.000 kg, zweistrangig
Pobierz kartę techniczną:CPE/CPEF 75-1,6 mit Traghaken, 7.500 kg
Pobierz kartę techniczną:CPE/CPEF 100-2 mit Traghaken, 10.000 kg
Pobierz kartę techniczną:CPE/CPEF Festverbindung mit Roll- oder Haspelfahrwerk
Pobierz kartę techniczną:CPE/CPEF Festverbindung mit Elektrofahrwerk
Pobierz kartę techniczną:CPE/CPEF Festverbindung mit Haspel- oder Elektrofahrwerk, 7.500 kg
Pobierz kartę techniczną:CPE/CPEF Festverbindung mit Elektrofahrwerk, 10.000 kg
Opcje
- Sterowanie niskonapięciowe 42V Silnik z hamulcem ze stali nierdzewnej
- Łańcuch nośny ze stali nierdzewnej
- Pojemnik na łańcuch
- Hak nośny obrócony o 90°
- Wyłącznik krańcowy dla najwyższego i najniższego położenia haka
- Inne napięcia sterujące na zamówienie
- Sterowanie radiowe
Informacje
Udźwig 125 - 980 kg

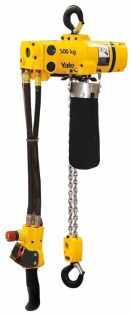

Wciągniki pneumatyczne CPA do pracy w trudnych warunkach znajdują zastosowanie w różnych gałęziach przemysłu. Elektryczną wciągarkę łańcuchową można łatwo transportować dzięki wytrzymałej obudowie i niskiej wadze własnej.
Właściwości
- Zaprojektowane ciśnienie pracy od 5 do 7 bar
- Nieograniczony czas pracy i liczba startów poprzez zastosowanie lamelowego silnika
- Zintegrowane wyłączniki krańcowe górnej i dolnej pozycji w standardowym wykonaniu
- Samoregulowany hamulec
- Precyzyjne sterowanie poprzez kasetę sterowniczą z awaryjnym przyciskiem stop
- Wentylacja hamulca jako standard dla modelów CPA 2-31, CPA 5-17 i CPA 10-9
Pobierz opis katalogowy:Wciągarka łańcuchowa elektryczna CPA
Dane techniczne
Pobierz opis katalogowy:CPA
Opcje
- Wózki przejezdne do podwieszenia wciągnika
- Modele CPA 2-31, CPA 5-17 and CPA 10-9 dostępne z wózkiem pneumatycznym
- Wykonanie przeciwwybuchowe
- Blok przygotowania sprężonego powietrza zawierający regulator ciśnienia, smarownice oraz manometr
- Magazyn łańcucha
Informacje
Udźwig 2.000 - 10.000 kg

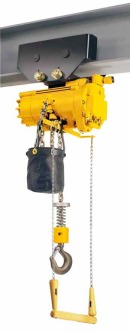

Zasady konstrukcyjne wciągnika CPA podobne są do modelu CPE. Wciągnik ten nadaje się dzięki 100% nieograniczonej ilości startów oraz czasu włączeń do zastosowania w trudnych warunkach. Ten model elektrycznego podnośnika łańcuchowego nie jest podatny na czynniki zewnętrzne tj. zanieczyszczenia, wilgotność czy agresywne związki. Wciągnik składa się z trzech podstawowych elementów, co wpływa na łatwość przeprowadzenia i niskie koszty serwisu.
Właściwości
- Trwały silnik lamelowy posiada wbudowany hamulec sprężynowy, który gwarantuje bezpieczne utrzymanie ładunku w przypadku awarii zasilania. Wysoki moment rozruchu poprzez przełączanie zaworów w obudowie silnika.
- Skuteczne sterowanie poprzez kasetę sterowniczą z 2 lub 4 przyciskami oraz z awaryjnym przyciskiem stop.
- Niska emisja halasu w związku z dużym tłumikiem.
- Zaprojektowane ciśnienie pracy od 4 do 6 bar.
- Standardowa przekładnia planetarna zanurzona w oleju jest szczególnie cicha podczas pracy oraz umozliwia niską zabudowę urządzenia.
- 5-cio komorowe koło łancuchowe wykonane ze stali wysokiej jakości jest optymalnie dopasowane z łańcuchem nośnym, co pozwalana na gładką i precyzyjną jego pracę.
- Wykonanie do 3.000 kg tylko z jednym cięgnem zapewnia niską zabudowę
- Wymienialna prowadnica łańcucha jest trwała i precyzyjnie wykonana
- Kute haki nośny i ładunkowy wykonane są ze stopu stali odpornego na działanie czasu. Nie ulegają one złamaniu w momencie przeciążenia ładunkiem tylko otwierają się bez zniszczenia.
Pobierz opis katalogowy:Wciągnik łańcuchowy elektryczny CPA (język niemiecki)
Dane techniczne
Pobierz opis katalogowy:CPA
Dane techniczne Modelu CPA
| Model | EAN-Nr 4025092* | Udźwig w kg/ Liczba cięgien | Prędkość podnoszenia przy nom. obciążeniu* m/min | Prędkość podnoszenia bez obciążenia* m/min | Prędkość opuszczania przy nom. obciążeniu* m/min | Moc silnika kW | Ciężar całkowity** hak zaczepowy kg | Ciężar całkowity** wózek pchany kg | Ciężar całkowity** wózek o nap. ręcznym łańc. kg | Ciężar całkowity** wózek pneumatyczny kg |
| CPA 20-8 | *073868 | 2.000/1 | 7,4 | 9,9 | 11,0 | 2,6 | 121 | 184 | 188 | 199 |
| CPA 30-6 | *073875 | 3.000/1 | 6,0 | 9,9 | 13,0 | 3,2 | 121 | 184 | 188 | 199 |
| CPA 40-4 | *073882 | 4.000/2 | 3,7 | 5,0 | 5,5 | 2,6 | 140 | 202 | 206 | 218 |
| CPA 50-3 | *073899 | 5.000/2 | 3,4 | 5,0 | 6,0 | 3,0 | 140 | 202 | 206 | 218 |
| CPA 60-3 | *073905 | 6.000/2 | 3,0 | 5,0 | 6,5 | 3,2 | 140 | 202 | 206 | 218 |
| CPA 75-2 | *056915 | 7.500/3 | 2,0 | 3,3 | 4,3 | 3,2 | - | - | - | - |
| CPA 100-2 | *075701 | 10.000/4 | 3,4 | 5,0 | 6,0 | 2 x 3,0 | - | - | - | - |
*?Wartości przy użyciu ciśnienia 6 bar, zużycie powietrza przy obciążeniu nominalnym 4,7m3/min. Przy CPA 100-2: 9,4 m3/min.
**?Ciężar całkowity dla standardowej wysokości podnoszenia 3 m. Inne wysokości podnoszenia dostępne.
Dane techniczne wózków
|
Udźwig kg |
rozmiar |
Szerokość belki mm |
Grubość belki mm |
Promień skrętu min. m |
Prędkość jazdy wózka pneumatycznego m/min |
Moc śilnika wózka kW |
| 2.000 - 6.000 | A | 98 - 180 | 27 | 2,0 | 18 | 0,55 |
| 2.000 - 6.000 | B | 180 - 300 | 27 | 1,8 | 18 | 0,55 |
| 7.500-10.000 | B | 125 - 310 | 40 | 1,8 | - | - |
Pobierz kartę techniczną:CPA mit Traghaken, 2.000 - 3.000 kg, einstrangig
Pobierz kartę techniczną:CPA mit Traghaken, 4.000 - 6.000 kg, zweistrangig
Pobierz kartę techniczną:CPA Festverbindung mit Roll- oder Haspelfahrwerk
Pobierz kartę techniczną:CPA Festverbindung mit Druckluftfahrwerk
Opcje
- Pneumatyczne wózki do zawieszania wciągników lub systemów podwieszania na życzenie.
- Sterowanie za pomocą linki
- Łańcuch nośny ze stali nierdzewnej.
Elektryczny wciągnik łańcuchowy CPV
Elektryczny wciągnik łańcuchowy CPE
Ręczne wciągniki łańcuchowe
