Żuraw obrotowy o zakresie obrotu 360°

Solidna konstrukcja ze sztywnych profili stalowych. Wysięgnik zamontowany jest na kompaktowej, łożyskowanej głowicy obrotowej, minimalizującej martwe strefy oraz ułatwiającej górne dojście montażowe. Wysięgnik jest osadzony na łożyskach baryłkowych, słup jest wykonany z mocnej rury stalowej, wzmocnionej usztywnieniami. Zastosowanie c-szyny, jako doprowadzenia zasilania do wciągarki i w uzależnieniu od jej konstrukcji, może skutkować w ograniczeniu zakresu obrotu wysięgnika.

Mocowanie żurawia stacjonarnego

• Mocowanie fundamentowe w komplecie składającym się z kotew, szablonu i śrub mocujących.
• Mocowanie na pośredniej płycie adapterowej (konstrukcja żurawia dokręcana do płyty adapterowej)
• wraz z kotwami, szablonem i kompletem śrub mocujących.

Zakres dostawy

• Zasadnicze wyposażenie elektryczne, składające się w wyłącznika sieciowego i doprowadzenia zasilania do wciągnika kablem okrągłym w sztywnej osłonie rurkowej.
• Od wysięgów > 4.500 mm zasilanie jest wykonane jako c-szyna, prowadząca kabel płaski. Zalecamy zastosowanie c-szyny także w przypadku mniejszych wysięgów, ponieważ zmniejsza przesiąg pętli kabla zasilającego.
• Odbojniki wysięgnika w tylnym i przednim obszarze.
• Komplet dokumentacji żurawia wraz z dokumentacją techniczno-ruchową oraz atestem przeprowadzonych prób.

Pobierz opis katalogowy:Żuraw słupowy model PFP (j.niemiecki)

Zdjęcia

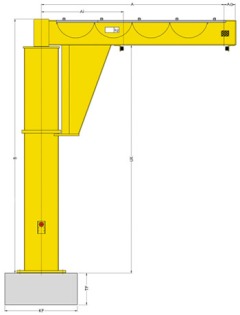

Dane techniczne

Pobierz opis katalogowy:Żuraw słupowy model PFP (j.niemiecki)

Opcje

• Elektryczny obrót wysięgnikiem
• Odbojniki (z nasadką gumową) do określenia lokalizacyjnego zakresu obrotu
• Wyłączniki krańcowe do ograniczenia zakresu obrotu wysięgnika (wyłączają obrót wysięgnikiem przed odbojnikami mechanicznymi).
• 120 µm warstwy pokrycia lakierem lub ocynk ogniowy dla zastosowań na wolnym powietrzu.
• Mechaniczna blokada wysięgnika w jednej pozycji. Służy także jako blokada przeciwwichrowa w zastosowaniach na wolnym powietrzu.
• Zadaszenie wciagnika w przypadku zastosowań na
• wolnym powietrzu.
