Informacje
Udźwigi od 200kg do 5.000kg.
Układ do samoczynnego ustawienia zaczepu hakowego w środku ciężkości wymaga minimalnego obciążenia wielkości 20% dopuszczalnego obciążenia roboczego (DOR).
Dane techniczne
Dane techniczne model TKG vhs |
|||
Model | Numer 4025092* |
DOR [kg] |
Masa własna [kg] |
TKG 1,0 vhs | *552233 | 200 - 1000 | 128 |
TGK 1,5 vhs | *551113 | 300 - 1500 | 158 |
TGK 2,0 vhs | *550666 | 400 - 2000 | 203 |
TGK 3,0 vhs | *551090 | 600 – 3000 | 260 |
TKG 5,0 vhs | *554794 | 1000- 5000 | 413 |

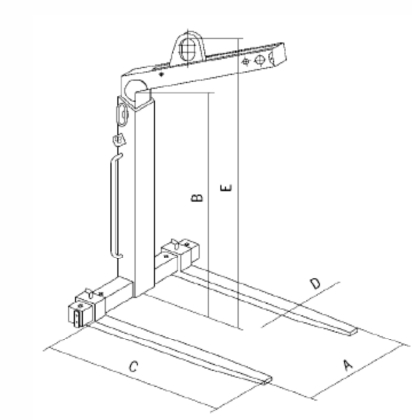

Dane wymiarowe modelu TKG vhs |
|||||
Model |
TKG 1,0 vhs |
TKG 1,5 vhs |
TKG 2,0 vhs |
TKG 3,0 vhs |
TKG 5,0 vhs |
Regulacja wideł A, mm |
350 - 900 | 350 - 900 | 400 - 900 |
450 - 900 |
500 – 1000 |
Wysokość użytkowa B, mm |
1100 - 1600 | 1300 - 2000 | 1300 - 2000 |
1300 - 2000 |
1300 – 2000 |
Długość wideł C, mm |
1000 | 1000 | 1000 |
1000 |
1000 |
Przekrój wideł D, mm |
100 x 30 | 100 x 40 | 120 x 40 |
120 x 50 |
150 x 60 |
Wysokość całkowita E, mm |
1420 - 1920 | 1650 - 2350 | 1655 - 2355 |
1720 - 2420 |
1710 - 2410 |
