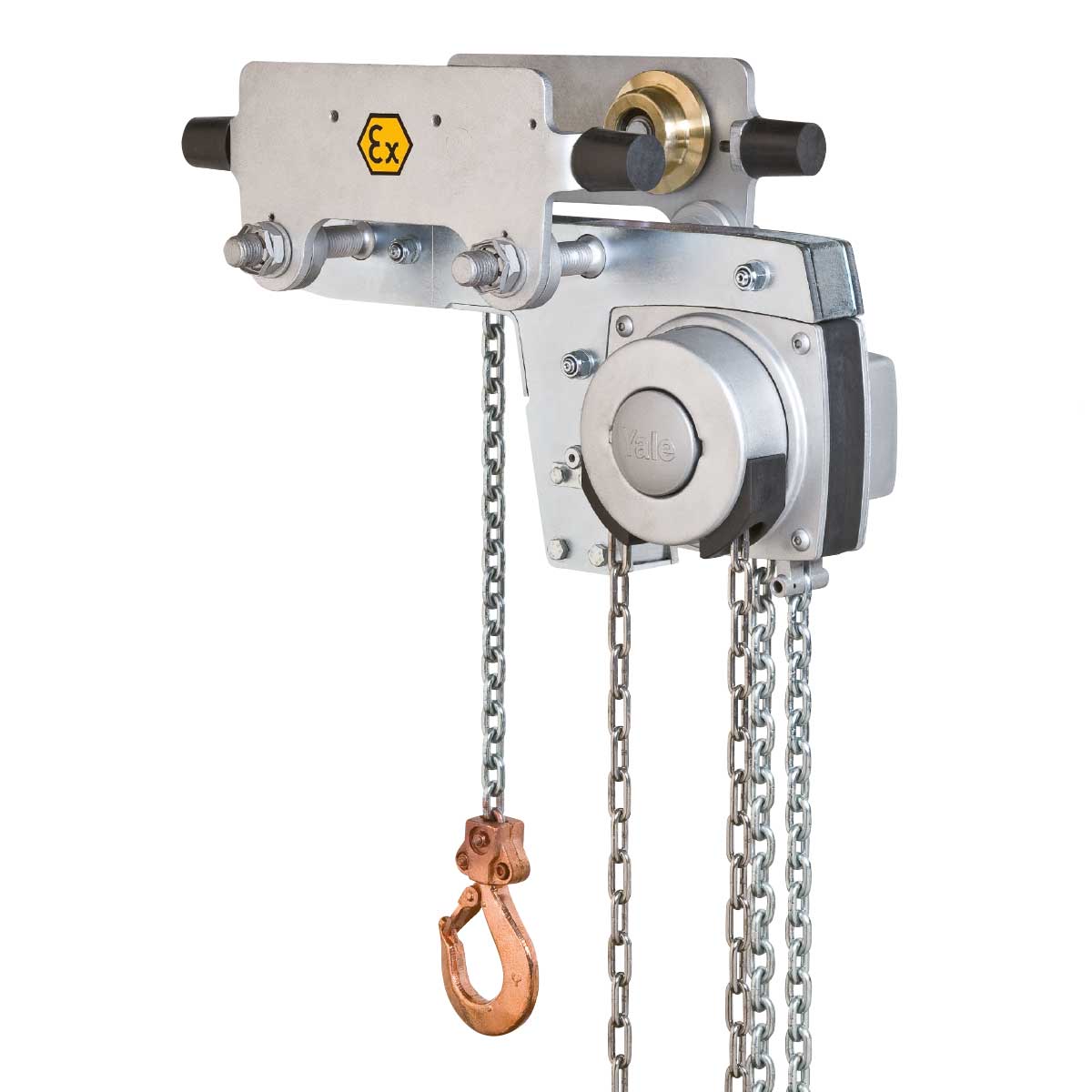

Ręczne wciągniki łańcuchowe ATEX Yalelift LH – niska zabudowa
Nośność 500 – 10 000 kg
Wciągnik z kołem zębatym czołowym model Yalelift LH ze zintegrowanym wózkiem ręcznym w krótkiej konstrukcji stanowi konsekwentny dalszy rozwój Yalelift IT. Tam, gdzie wymagane są jeszcze mniejsze wymiary, stosuje się Yalelift LH.
Sprzęt i obróbka
- Specjalnie opracowane ugięcie i prowadzenie łańcucha pozwala na dalsze podciągnięcie haka ładunkowego wraz z dolnym blokiem z boku urządzenia pod nośnik.
- Stałe połączenie innowacyjnego Yalelift LH z wózkiem ręcznym to ten sam wózek, który jest już stosowany w Yalelift IT.
- Wszystkie urządzenia z tej serii są zaprojektowane jako jednożyłowe o nośności do 3000 kg.
- Sprawdzony i niemal bezstopniowy system regulacji umożliwia szybki i łatwy montaż za pomocą nakrętek regulacyjnych.
- Podwozia do 5 t oferowane są w dwóch wersjach nośnych. Asortyment do szerokości kołnierza belki 180 mm (standard, obejmuje ok. 80% wszystkich szerokości belek). Bez problemu możliwa jest konwersja na zakres B do 300 mm.
- Niskoprofilową wersję Yalelift IT można dostosować do szerokiej gamy podpór i różnych profili (np. INP, IPE, IPB).
- Łożyska kulkowe z brązu są zaprojektowane dla maksymalnego nachylenia kołnierza nośnego wynoszącego 14% (DIN 1025-1); optymalne właściwości jezdne zapewniają hermetyzowane i trwale nasmarowane łożyska kulkowe.
- Zabezpieczenie przed przewróceniem i zabezpieczenie przed złamaniem koła w standardzie.
- Wersja Ex z powłoką MKS.
- Podwozie ze zderzakami.
- Haki ładunkowe od wersji MEDIUM są pokryte miedzią.
- Łańcuch nośny ze stali nierdzewnej dla wersji HIGH.
- Regulowane zabezpieczenie przed przeciążeniem
- Przechowywanie łańcucha
- Urządzenie blokujące
- Urządzenie blokujące do mocowania wózka ręcznego na nośniku bez ładunku (pozycja parkowania, np. w transporcie)
- Dodatkowa powłoka
Dane techniczne Model Yalelift LH ATEX ze zintegrowanym podwoziem tocznym
| Model | Nośność | Rozmiar | Przewoźnik- | Przewoźnik- | Promień krzywej | Waga | Waga |
|---|---|---|---|---|---|---|---|
| w kg/ | szerokość kołnierza | grubość kołnierza | min. | Na | Na | ||
| Liczba | B | t maks. | Normalny udar | normalny udar | |||
| pasma łańcuszka | (3 m) | (3 m) z | |||||
| -P | zamykający | ||||||
| urządzenie | |||||||
| -P | |||||||
| mm | mm | M | kg | kg | |||
| YLLH ATEX 500 | 500/1 | A | 60 – 180 | 19 | 0,9 | 27 | 33 |
| YLLH ATEX 1000 | 1000/1 | A | 70 – 180 | 19 | 0,9 | 35 | 43 |
| YLLH ATEX 2000 | 2000/1 | A | 82 – 180 | 19 | 1,15 | 61 | 69 |
Dane techniczne Model Yalelift LH ATEX ze zintegrowaną obudową szpuli
| Model | Nośność | Rozmiar | Przewoźnik- | Przewoźnik- | Promień krzywej | Waga | Waga |
|---|---|---|---|---|---|---|---|
| w kg/ | szerokość kołnierza | grubość kołnierza | min. | Na | Na | ||
| Liczba | B | t maks. | Normalny udar | normalny udar | |||
| pasma łańcuszka | (3 m) | (3 m) z | |||||
| -P | zamykający | ||||||
| urządzenie | |||||||
| -P | |||||||
| mm | mm | M | kg | kg | |||
| YLLH ATEX 500 | 500/1 | A | 60 – 180 | 19 | 0,9 | 31 | 38 |
| YLLH ATEX 1000 | 1000/1 | A | 70 – 180 | 19 | 0,9 | 40 | 48 |
| YLLH ATEX 2000 | 2000/1 | A | 82 – 180 | 19 | 1,15 | 65 | 73 |
| YLLH ATEX 3000 | 3000/1 | A | 100 – 180 | 19 | 1,5 | 112 | 121 |
| YLLH ATEX 5000 | 5000/2 | A | 110 – 180 | 27 | 2.0 | 157 | 167 |
| YLLH ATEX 10000 | 10 000/3 | B | 180 – 310 | 40 | 1.8 | 232 | na żądanie |
* P dla informacji o wadze = z wózkiem rolkowym
* G dla informacji o wadze = z wózkiem na szpule
